NjëTanke IBCështë shishja e madhe plastike afërsisht 1000 litra që keni parë të lidhur brenda një kafazi çeliku në një paletë, që përdoret për transportimin dhe ruajtjen e lëngjeve me shumicë. Ajo shishe është e derdhur me goditje - dhe për shkak se është kaq e madhe, ajo ka nevojë për makineritë më të mëdha të akumulimit: koka magazinimi me tre cilindra, forca shtrënguese rreth 1000 kN dhe HDPE me peshë të lartë molekulare mjaftueshëm të fortë për të mbajtur një ton lëng pa u varur ose plasaritur. Makina KGS1000L-IBC e Kinggle është ndërtuar pikërisht për këtë: kapacitet 1000 L, fiksim 1000 kN, dy vida 100 mm dhe një akumulator 33 L në një kornizë 55 tonësh.
Ju e keni trajtuar produktin edhe nëse nuk keni menduar kurrë se si është bërë. IBC - kontejneri i ndërmjetëm me shumicë - është kudo: bagazhi 1000 litrash i mbyllur në kafaz që transporton gjithçka, nga detergjenti i lëngshëm tek koncentrati i frutave e deri te kimikatet industriale. Ecni nëpër çdo oborr logjistik dhe ata janë grumbulluar dy nga njëqind.
Ajo që shumica e njerëzve nuk e kuptojnë është se shishja plastike brenda atij kafazi çeliku është një pjesë e vetme e formuar me goditje. Një e shtënë. Dhe bërja e një ene plastike të zbrazët që mban gati një ton lëng, i mbijeton grumbullimit dhe nuk çahet për vite të tëra, është një nga punët më të vështira në të gjithë këtë industri. Ja se si bëhet në të vërtetë dhe çfarë duhet të jetë në gjendje makina për ta bërë këtë.
Çfarë është në të vërtetë një tank IBC
Zhvesh një IBC dhe është tre pjesë. Është shishja plastike e derdhur me goditje - pjesa që mban lëngun. Rreth tij ka një kafaz me tuba çeliku të salduar që merr ngarkesën e grumbullimit dhe ndalon fryrjen e shishes. Dhe ka një bazë palete, çeliku, plastika ose druri, kështu që një pirun mund ta lëvizë atë. Kafazi dhe paleta bëhen dhe montohen veçmas. Linja e formimit të goditjes prodhon shishen dhe shishja është vendi ku jeton inxhinieria.
Kapaciteti standard është rreth 1000 litra, me madhësi në mënyrë që e gjithë njësia të përshtatet me një gjurmë standarde të paletës dhe të grumbullohet pastër. Ky numër i vetëm - 1000 litra shishe, fryrë në një copë - është ajo që dikton gjithçka për makinën që ju nevojitet.
Pse shishet IBC kanë nevojë për makineritë më të mëdha të prodhuara
Ne kemi shkruar më parë përakumulator kundrejt makinerive te vazhdueshme, dhe IBC ndodhet në ekstremin e skajshëm të asaj historie. Për të fryrë një shishe prej 1000 litrash, së pari ju nevojitet një parzinë me madhësi 1000 litra - një tub i madh prej plastike të shkrirë. Një trup i vazhdueshëm nuk mund të formohej para se ta shkatërronte graviteti. Parzoni shtrihej, hollohej dhe shqyhej nën peshën e vet shumë kohë përpara se një myk të mbyllej mbi të.
Pra, makinat IBC përdorin koka të mëdha magazinimi - shpesh akumulatorë me tre cilindra - që mbledhin një ngarkesë masive të shkrirjes dhe më pas e nxjerrin atë shpejt, duke e futur të gjithë parzinën në kallëp përpara se të mund të ulet. Kjo kërkon pajisje serioze: një vëllim të madh akumulator, një forcë shtrënguese rreth 1000 kN për të mbajtur një kallëp kaq të mbyllur kundër presionit të fryrjes dhe vida të dyfishta për të plastifikuar mjaftueshëm materialin shpejt. Këto nuk janë makineri shishe të shkallëzuara. Ata janë një klasë e ndryshme pajisjesh.
Makina, në shifra reale

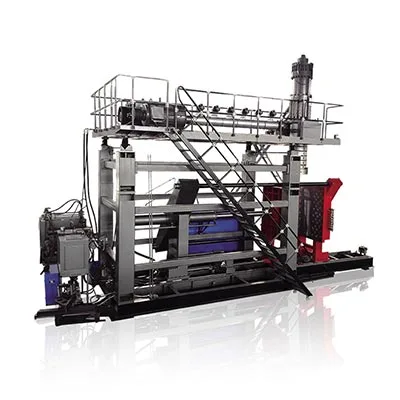

Biseda e përgjithshme për "makinat e mëdha" nuk ju ndihmon të specifikoni një linjë, kështu që këtu janë shifrat aktuale për Kinggle'sKGS1000L-IBCmakinë direkt nga katalogu ynë:
| Kapaciteti maksimal i kontejnerit | 1000 L |
|---|---|
| Forca shtrënguese | 1000 kN |
| Diametri i vidës | 100 mm × 2 (vidhos dyshe) |
| Raporti i vidhos L/D | 32 |
| Plastifikim HDPE | 180 × 2 kg/orë |
| Kapaciteti i akumulatorit | 33 L |
| Madhësia e pllakës së mykut | 1800 × 1800 mm |
| Prodhimi (cikli i thatë) | 150 pc/h |
| Përdorimi mesatar i energjisë | 110–150 kW |
| Pesha e makinës | 55 T |
| Gjurmët e makinës | 9,5 × 5,1 × 6,5 m |
| Presion fryrje | 0.8 MPa |
Një makinë 55-tonëshe me një gjurmë gati dhjetë metra të gjatë nuk është një blerje që e bëni rastësisht, dhe tërheqja e fuqisë 110–150 kW është një artikull i vërtetë i linjës operative. Por për këdo që prodhon IBC në vëllim, kjo është thjesht ajo që kërkon pjesa. Nëse prodhoni gjithashtu rezervuarë 2000 litra, KGS135A dhe KGS150A me tre cilindra rritin deri në 1800 kN shtrëngim për të njëjtat arsye, vetëm më të mëdha.
Pse HMWHDPE në vend të HDPE të zakonshëm
Materiali ka rëndësi po aq sa edhe makina, dhe nga të cilat janë bërë shishet IBCHMWHDPE— Polietileni me peshë të lartë molekulare me densitet të lartë — jo HDPE standarde që do të përdorni për një shishe detergjenti. Arsyeja ka të bëjë me një veti: rezistenca ndaj stresit ndaj plasaritjes.
Një shishe IBC mban afërsisht një ton lëng, ditë pas dite, shpesh të grumbulluar me një njësi tjetër të plotë sipër. Kjo është një ngarkesë e vazhdueshme në mure relativisht të hollë, për vite me rradhë. HDPE-ja e zakonshme nën atë lloj stresi të qëndrueshëm përfundimisht zhvillon çarje të stresit mjedisor - fraktura të vogla që rriten derisa shishja rrjedh. HMWHDPE, me zinxhirët e tij më të gjatë të polimerit, i reziston më mirë plasaritjes dhe e mban ngurtësinë e tij nën ngarkesë. Është më e vështirë për t'u përpunuar - është më e ngurtë në shkrirje dhe ka nevojë për më shumë fuqi plastifikuese, gjë që është pjesë e arsyes pse KGS1000L-IBC përdor vida binjake - por për një enë që duhet t'i mbijetojë këtij cikli pune, nuk është opsionale.
Problemi i trashësisë së murit në 1000 litra
Nëse ka një gjë që ndan një shishe të mirë IBC nga një refuzues, është trashësia e murit - konkretisht, duke e mbajtur atë të barabartë. Imagjinoni atë parison gjigant të varur në momentin para mbylljes së kallëpit. Pjesa e sipërme mban peshën e gjithçkaje poshtë saj, kështu që dëshiron të hollohet lart dhe të grumbullohet poshtë. E lënë pa menaxhuar, ju merrni një shishe që është jashtëzakonisht e hollë në shpatulla dhe shumë e trashë në bazë.
Shpatullat e holla janë pikërisht aty ku një IBC dështon - nën ngarkesën e grumbullimit ose gjatë testit të presionit që duhet të kalojë. Pra, këto makina mbështeten fort në kontrollin e programueshëm të trashësisë së murit, duke ndryshuar boshllëkun e kapakut përmes shkrepjes për të hedhur më shumë material aty ku shishja ka nevojë dhe më pak aty ku nuk ka nevojë. Është e njëjta betejë kundër rënies së parisonit që lufton çdo pjesë e madhe, vetëm në shkallën më të kërkuar në biznes. Tonaudhëzues për fryrjen e tolerancave të produktit të derdhurshkon më thellë në atë që do të thotë "muri çift" në numrat aktualë.
Certifikimi i OKB-së: çfarë duhet të kalojë një IBC me shumicë të lëngshme
Shumë IBC mbajnë ujë, lëngje ushqimore ose detergjentë të padëmshëm dhe nuk kanë nevojë për miratim të veçantë. Por në momentin që një IBC mbart mallra të rrezikshme – tretës, acide, lëngje të ndezshme – duhet të jetë i certifikuar nga OKB dhe kjo ndryshon shiritin që duhet të pastrojë shishja.
Certifikimi teston IBC si një njësi të plotë - shishe, kafaz dhe paletë së bashku - jo vetëm shishen. Dizajni kalon përmes testeve të grumbullimit, rënies, rezistencës dhe presionit të brendshëm, dhe një dizajn që kalon fiton një shenjë të OKB-së (do të shihni kode si 31HA1 në një IBC të përbërë, që do të thotë një brendshme e ngurtë plastike me një të jashtme metalike). Njësitë e certifikuara gjithashtu kanë nevojë për ritestim periodik gjatë gjithë jetës së tyre të shërbimit. Asnjë nga këto testime nuk është punë direkte e makinës. Por nëse shishja kalon, vendoset në linjën e prodhimit: madje edhe mure, pa njolla të holla, shpërndarja e qëndrueshme e materialit. Një shishe që ndryshon në trashësinë e murit dështon në testin e presionit, pikë. Kjo është arsyeja pse, për punë të certifikuara, kontrolli i trashësisë së murit të mësipërm nuk është një gjë e bukur - është ndryshimi midis një produkti të shitur dhe skrapit.
Ku përfundojnë tanket IBC
IBC-të shfaqen në shumicën e industrive në të cilat shërbejnë makinat e Kinggle. Ato të dukshme janë kimikatet dhe lëngjet me shumicë - kimikate industriale, koncentrate pastrimi, lubrifikantë. Ushqimi dhe pijet i përdorin ato për shurupe, vajra, koncentrat lëngjesh dhe lëngje të tjera të lëvizura me shumicë. Bujqësia mbështetet në to për plehra dhe lëngje për mbrojtjen e të korrave. Trajtimi i ujit, përzierjet e ndërtimit dhe ndërmjetësuesit farmaceutikë të gjitha dërgohen në IBC gjithashtu.
Për shërbimin kimik në mënyrë specifike, disa shishe IBC janë bashkëekstruduar me një shtresë penguese për rezistencë shtesë - ku kjo lidhet mebashkëekstrudimi me shumë shtresa. Parimi është i njëjtë me rezervuarin e karburantit: varrosni një pengesë në mur për të mbajtur një lëng agresiv që të mos depërtojë ose sulmojë polietilenin për një jetë të gjatë ruajtjeje.
Çfarë duhet të kontrolloni përpara se të porosisni një linjë IBC
Nëse jeni duke përmasuar një makinë IBC, disa gjëra ia vlen të merren parasysh përpara se të nënshkruani ndonjë gjë:
- Prodhim realist, jo cikël i thatë.Figura e katalogut është një tavan. Një mur 1000 litrash kërkon kohë reale për t'u ftohur përpara se të mund të dalë pa deformuar, kështu që planifikoni kapacitetin me ritme të arritshme.
- Aftësia e kontrollit të trashësisë së murit.Për IBC-të e certifikuara kjo është e panegociueshme. Pyesni saktësisht se sa pika kontrolli menaxhon sistemi përgjatë parisonit.
- Trajtimi HMWHDPE.Konfirmoni se konfigurimi i plastifikimit është specifikuar për materiale me peshë të lartë molekulare, jo për HDPE standarde - ato nuk përpunohen njësoj.
- Gjurmë dhe shërbime.Një makinë prej 55 tonësh, dhjetë metra që tërheq 110–150 kW ka nevojë për hapësirën e dyshemesë, themelin, fuqinë dhe ujin ftohës për t'u përshtatur. Kontrolloni nëse impianti juaj mund ta presë atë përpara se të dërgohet.
- Nëse keni nevojë për aftësi penguese.Nëse do të përdorni kimikate agresive, vendosni përpara nëse keni nevojë për bashkë-ekstrudim për një shtresë barriere — kjo ndryshon specifikat e makinës.
Pyetjet e bëra shpesh
Çfarë është një tank IBC dhe si është bërë?
Një IBC (kontejner i ndërmjetëm me shumicë) është një enë afërsisht 1000 litra për transportin dhe ruajtjen e lëngjeve me shumicë. Pjesa që mban lëngun është një shishe plastike e formuar me një goditje të vetme; ai ulet brenda një kafazi me tuba çeliku të salduar të montuar në një paletë. Kafazi dhe paleta janë montuar veçmas - makina e derdhur me goditje e bën shishen, e cila është pjesa e vështirë.
Pse shishet IBC bëhen nga HMWHDPE?
HDPE me peshë të lartë molekulare ka rezistencë dhe ngurtësi mjedisore shumë më të mirë se HDPE i zakonshëm. Një shishe IBC mban afër një ton lëng dhe grumbullohet, kështu që muret e saj të hollë duhet t'i rezistojnë plasaritjes nën ngarkesë të vazhdueshme për vite me rradhë. HDPE standarde nuk do t'i mbijetojë ciklit të punës; HMWHDPE bën.
Çfarë makinerie ju nevojitet për të fryrë një myk 1000L IBC?
Keni nevojë për një makinë të madhe magazinimi (akumulator). Formimi i një parzoni 1000 litrash nënkupton një akumulator të madh, një forcë shtrënguese rreth 1000 kN dhe kapacitet të mjaftueshëm plastifikues për të shtyrë kaq shumë shkrirjen përpara se të ulet. KGS1000L-IBC i Kinggle ofron shtrëngim 1000 kN, dy vida 100 mm dhe një akumulator 33 litra në një kornizë 55 tonësh.
A mund të bartin IBC-të e derdhur me fryrje kimikate të rrezikshme?
Po, nëse dizajni është i certifikuar nga OKB për mallra të rrezikshme. Shishja, kafazi dhe paleta testohen si njësi - testet e grumbullimit, rënies, rezistencës dhe presionit të brendshëm - dhe modelet e çertifikuara mbajnë një shenjë të OKB-së si 31HA1 për një IBC të përbërë. Njësitë e certifikuara gjithashtu kërkojnë ritestim periodik gjatë jetës së tyre të shërbimit. Detyra e makinës është të prodhojë një shishe me mure të njëtrajtshme dhe të qëndrueshme në mënyrë që të kalojë.
Sa shishe IBC mund të prodhojë një makinë në orë?
KGS1000L-IBC i Kinggle vlerësohet me rreth 150 copë në orë si një shifër e ciklit të thatë. Fuqia reale është më e ulët pasi të merret parasysh ftohja dhe trajtimi i një pjese kaq të madhe, pasi një mur i trashë 1000 litra kërkon kohë për t'u ftohur mjaftueshëm për t'u nxjerrë pa u deformuar. Planifikoni kapacitetin me tarifa realiste, jo maksimumin e ciklit të thatë.
Po planifikoni një linjë prodhimi IBC?
Na tregoni rezultatin tuaj të synuar, lëngjet që do të mbushni dhe nëse keni nevojë për IBC të certifikuara nga OKB ose barriera, dhe inxhinierët tanë do të specifikojnë makinën, trajtimin e materialit dhe konfigurimin e trashësisë së murit që të përputhen. Ne kemi ndërtuar makineri të formimit me goditje që nga viti 2002, me 15 inxhinierë në ekip.
Flisni me ne për një makinë IBC →Një shishe IBC duket e thjeshtë - në fund të fundit është thjesht një kuti e madhe plastike. Por mbajtja e një ton lëngu në një pjesë të derdhur me fryrje, vit pas viti, është vërtet inxhinieri e vështirë dhe kërkon makineritë më të mëdha dhe më të afta në katalog. Merreni saktë makinën, materialin dhe kontrollin e murit dhe do të keni një kontejner që transporton lëngjet me shumicë në botë në mënyrë të sigurt. Shfletoni të plotëgamë e madhe akumulatorëshpër të parë se ku përshtatet një linjë IBC.
